Швеллер горячекатаный 10У 09Г2С НЛГ

Описание

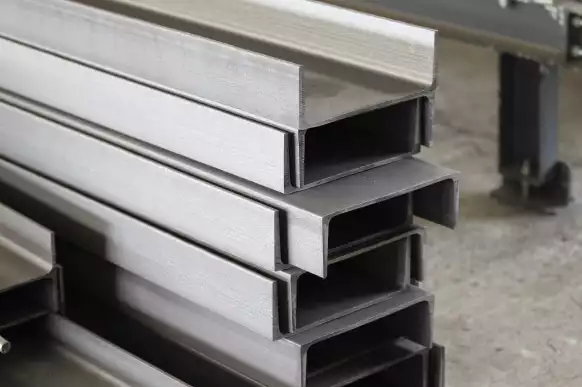

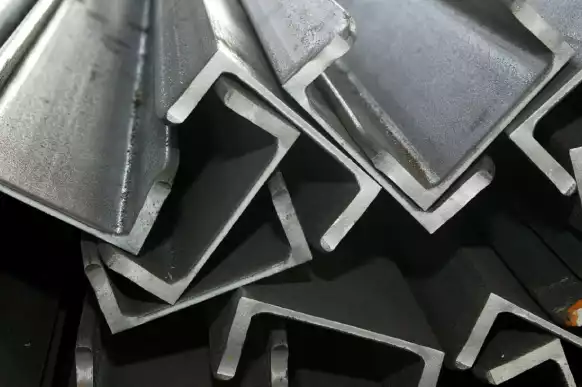

Швеллер 10У из стали 09Г2С НЛГ представляет собой фасонный горячекатаный профиль с П-образным сечением, высотой 100 мм и параллельными внутренними гранями полок. Обозначение «У» указывает на серию с уклоном внутренних граней полок, что характерно для этого типа швеллеров. Марка стали 09Г2С относится к низколегированным конструкционным сталям с повышенным содержанием марганца и кремния, что обеспечивает улучшенные прочностные характеристики по сравнению с углеродистыми сталями обыкновенного качества.

Конструктивные особенности швеллера 10У

Номер швеллера соответствует высоте стенки в сантиметрах. Швеллер 10У имеет высоту 100 мм, ширину полки около 46 мм и толщину стенки порядка 4,5 мм, хотя точные геометрические параметры зависят от сортамента по ГОСТ 8240. Форма сечения обеспечивает высокую жёсткость при работе на изгиб в плоскости, перпендикулярной полкам. Масса одного метра швеллера 10У составляет приблизительно 8,59 кг, что необходимо учитывать при расчёте нагрузок на конструкцию и при планировании транспортировки.

Серия У отличается от серии П углом наклона внутренних граней полок, что влияет на геометрию сечения и удобство соединения элементов. При проектировании металлоконструкций учитывают момент инерции, момент сопротивления и радиус инерции сечения, которые определяются по сортаменту для конкретной серии и номера профиля.

Особенности стали 09Г2С

Сталь 09Г2С содержит около 0,09% углерода, до 2% марганца и до 0,9% кремния. Низкое содержание углерода способствует хорошей свариваемости, а марганец и кремний повышают прочность и пластичность. Эта марка применяется для ответственных сварных конструкций, где требуется сочетание прочности, свариваемости и хладостойкости.

Обозначение НЛГ в данных карточки может относиться к особенностям поставки или категории проката. Без подтверждённой расшифровки этого сокращения не следует делать выводов о дополнительных характеристиках изделия. Свойства швеллера определяются прежде всего маркой стали, геометрией сечения и технологией производства.

Применение швеллера 10У из стали 09Г2С

Швеллеры этого типа используют в качестве элементов каркасов зданий, опорных балок, прогонов, стоек, обвязок и других несущих конструкций. Размер 10У подходит для объектов с умеренными пролётами и нагрузками, где требуется достаточная жёсткость при ограниченной массе профиля. Конкретная пригодность зависит от расчётных условий: величины нагрузки, длины пролёта, способа закрепления и требований к прогибам.

Сталь 09Г2С применяется в конструкциях, эксплуатируемых при отрицательных температурах, благодаря повышенной хладостойкости по сравнению с обычными углеродистыми сталями. Однако конкретные температурные пределы и условия работы должны соответствовать проектной документации и требованиям стандартов.

Обработка и соединение швеллера

Горячекатаный швеллер из стали 09Г2С хорошо поддаётся механической обработке: резке, сверлению, фрезерованию. Резку выполняют газовым, плазменным или механическим способом в зависимости от толщины металла и требований к качеству реза. Сварка швеллера из стали 09Г2С осуществляется ручной дуговой, полуавтоматической или автоматической сваркой под флюсом. Низкое содержание углерода снижает склонность к образованию холодных трещин, что упрощает технологию сварки.

При сборке металлоконструкций швеллеры соединяют сваркой, болтовыми соединениями или комбинированным способом. Выбор метода зависит от типа конструкции, условий монтажа и требований к прочности узлов. Важно обеспечить правильную ориентацию профиля относительно направления действия нагрузки, чтобы использовать несущую способность сечения наиболее эффективно.

Характеристики швеллера 10У 09Г2С

Выбор швеллера для конструкций

При подборе швеллера учитывают требуемый момент сопротивления сечения, который зависит от величины изгибающего момента и допустимого напряжения в материале. Для швеллера 10У момент сопротивления относительно оси, перпендикулярной стенке, составляет около 20,4 см³, что позволяет ориентировочно оценить его несущую способность при изгибе. Точные расчётные характеристики берут из сортамента ГОСТ 8240.

Важно различать геометрические параметры профиля и расчётные характеристики готовой конструкции. Прочность и жёсткость балки зависят не только от размера швеллера, но и от длины пролёта, условий опирания, схемы загружения и сочетания нагрузок. Выбор профиля выполняют на основании инженерного расчёта с учётом всех действующих факторов.

Заказать швеллер 10У из стали 09Г2С в Воронеже можно в ООО "М2М" с подбором по необходимым характеристикам и количеству. При оформлении заявки уточняются условия поставки, возможность доставки до объекта и её стоимость.
